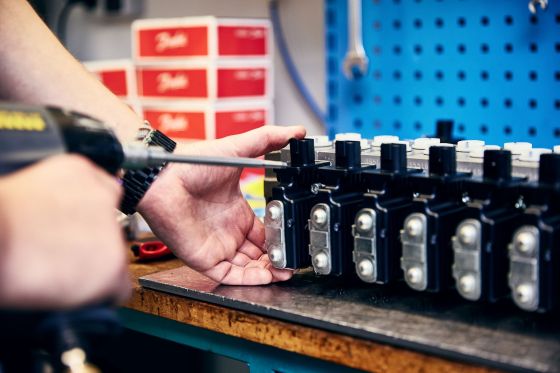

Pokud se chystáte vyměnit PVE aktuátor na rozvaděči Danfoss PVG a nejste si jistí správným postupem, připravili jsme pro vás několik užitečných informací a rad, které by se vám mohly hodit.

Před výměnou nebo demontáží PVE

1. Ujistěte se, že je nutné ventil PVE demontovat. Postupujte podle návodu k odstraňování závad, abyste se ujistili, že problém není jinde v systému. Viz dokument "Technical information" pro rozvaděče PVG32 a PVG100.
2. Očistěte okolí rozvaděče PVG od nečistot, rzi a oxidace; nepoužívejte čisticí prostředky nebo metody, které vyžadují vyšší stupeň krytí (IP) než splňuje příslušný aktuátor PVE.
3. Připravte si čistou plochu pro uložení nového PVE/PVHC před montáží.
4. Připravte si potřebné nářadí.
5. Ověřte, že náhradní díl je správný typ modulu PVE.
6. Vyjměte nový aktuátor PVE z obalu:
   a) Pokud má aktuátor LVDT, zabraňte nesprávné manipulaci a ohýbání.
   b) Zkontrolujte, že všechna těsnění jsou na svém místě.
   c) Ujistěte se, že balení obsahuje nové šrouby.
   d) Zkontrolujte, zda balení obsahuje těsnění elektrického konektoru (v závislosti na typu konektoru).
   e) Případný přebytečný olej otřete měkkým hadříkem, na připojovací ploše PVE ventilu by však měla zůstat tenká vrstva olejového filmu.
   f) Chraňte PVE modul před znečištěním po celou dobu manipulace. Pokud je to možné, ponechejte ho během manipulace v sáčku.

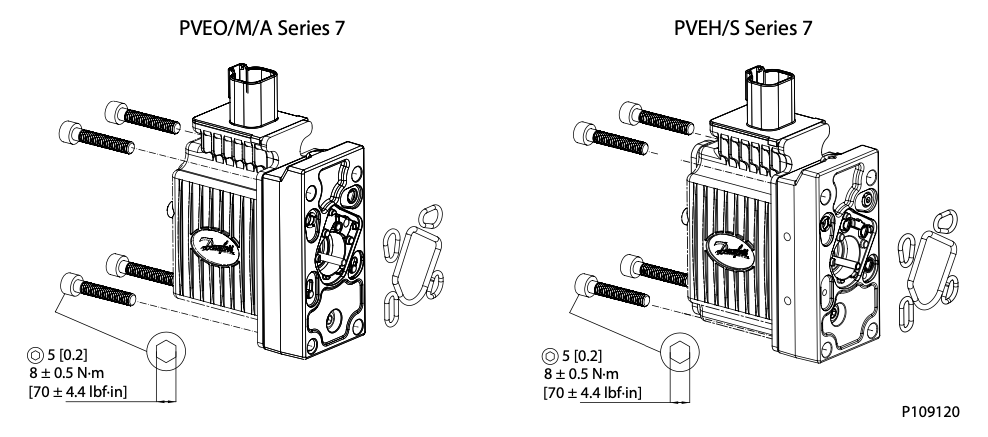

                                                                    Utahovací momenty pro montáž jednotlivých variant PVE

Demontáž PVE

1. Odpojte konektor(y) od PVE modulu:
   a) Uchopte a zatáhněte za konektor, ne za kabel.
   b) Ověřte, zda je možné kabel a konektory znovu použít, nebo zda je nutná jejich výměna – např. kvůli poškozené izolaci nebo zámku.
2. Uvolněte a vyšroubujte šrouby proti směru hodinových ručiček. Dávejte pozor na unikající olej.
3. Opatrně demontujte PVE/PVHC:
   a) Zabraňte vniknutí nečistot do pracovní sekce PVB a do PVE modulu.
   b) Ujistěte se, že O-kroužky byly odstraněny společně s pohonem.
   c) Umístěte demontovaný PVE modul na bezpečné místo, ideálně do obalu.
4. V případě potřeby opatrně očistěte pracovní sekci PVB měkkým hadříkem, aby byla připojovací plocha čistá a připravená pro montáž nového PVE modulu.

Výměna PVE

Montáž nového PVE modulu:

1. Zabraňte jakémukoli znečištění nového dílu – včetně oleje v konektorech.
2. Dbejte na to, aby nedošlo k poškození LVDT pinu.
3. V závislosti na typu PVB a orientaci pohonu vložte jeden nebo všechny šrouby do montážních otvorů pohonu.
4. Ujistěte se, že O-kroužky jsou správně usazeny na PVE modulu.
5. Umístěte PVE modul na příslušnou pracovní sekci PVB a pomocí šroubů modul volně uchyťte.
6. Dotáhněte šrouby momentem uvedeným v návodu.
7. Připojte kabeláž.

Zkouška a používání rozvaděče PVG s novým PVE modulem

• Po výměně PVE modulu musí být systém otestován podle pokynů výrobce.
• Po provedeném zásahu musí být rozvděč PVG otestován podle pokynů výrobce. Ujistěte se, že bezpečnostní funkce a výkon odpovídají požadavkům.
• Před opětovným spuštěním systém odvzdušněte. PVG lze odvzdušnit přes manuální ovládání PVM. Nechte hydraulický okruh v provozu – v krajních případech je nutné vzduch vytlačit olejem, což může trvat až 5 minut.

Podrobnější informace a technické specifikace jednotlivých typů PVE aktuátorů najdete v servisním manuálu a technických podkladech níže:
