Frekvenční měnič je elektronické zařízení, které slouží k regulaci otáček elektromotorů změnou frekvence napájecího napětí. Tato technologie umožňuje plynulou regulaci výkonu motoru, což přispívá ke zvýšení energetické účinnosti a prodloužení životnosti mechanických součástí. V současnosti jsou frekvenční měniče nepostradatelným prvkem moderní automatizace a energetické účinnosti. V sortimentu Technotrade najdete postupně měniče řady iC2, iC7, VLT a Vacon od Danfoss, které představují špičkové řešení pro široké spektrum průmyslových i komerčních aplikací.

Kde se frekvenční měniče využívají?

Frekvenční měniče nacházejí uplatnění v různých průmyslových a automatizačních aplikacích, jako jsou:

• Ventilační a klimatizační systémy – regulace otáček ventilátorů a čerpadel.
• Dopravníky a výrobní linky – optimalizace rychlosti pohybu materiálu.
• Vodohospodářství – řízení čerpadel v distribučních systémech.
• Obráběcí stroje – zajištění přesné regulace výkonu.

Rozdělení frekvenčních měničů

Podle vstupního napájení:

• Jednofázové (230V) – vhodné pro menší aplikace a domácnost.
• Třífázové (400V a více) – určené pro průmyslové využití s vyššími nároky na výkon.

Podle typu zátěže:

• Pro konstantní zátěž – například dopravníky.
• Pro proměnnou zátěž – ventilátory, čerpadla.

Podle konstrukce:

• Kompaktní měniče – pro jednodušší aplikace s menšími nároky.
• Modulární systémy – flexibilní řešení pro průmyslové aplikace.

Konstrukce frekvenčního měniče

Frekvenční měnič se skládá ze tří hlavních částí:

1. Usměrňovač – převádí střídavé napětí na stejnosměrné. Nejčastěji se používají diodové nebo řízené tyristorové usměrňovače.
2. Meziobvod – vyrovnává napětí a stabilizuje ho pomocí kondenzátorů nebo indukčností, což umožňuje plynulejší regulaci.
3. Střídač – přeměňuje stejnosměrné napětí zpět na střídavé s požadovanou frekvencí a napětím. Používá IGBT tranzistory pro přesné řízení výstupního signálu.

Jak frekvenční měnič funguje?

Po přivedení napájecího napětí vstupuje elektrická energie do usměrňovače, kde se střídavé napětí přemění na stejnosměrné. Toto stejnosměrné napětí je poté stabilizováno v meziobvodu, který zajišťuje plynulý a vyrovnaný přísun energie do střídače. Střídač následně generuje střídavé napětí s nastavitelnou frekvencí a napětím, což umožňuje přesné řízení otáček elektromotoru.

Metody regulace a způsoby ovládání

Frekvenční měniče mohou používat různé metody regulace, mezi které patří:

• Skalární řízení (V/f) – jednoduché a často používané u ventilátorů a čerpadel.
• Vektorové řízení – vyžaduje zpětnou vazbu a je vhodné pro náročnější aplikace.
• Přímé momentové řízení (DTC) – velmi přesné a rychlé, využití u dynamických aplikací.

Ovládání měniče je možné pomocí:

• Ručního nastavení přes ovládací panel.
• Vstupně výstupní svorky kterými je měnič vybaven.
• Komunikačního protokolu (např. Modbus, Profibus, Ethernet/IP).
• PLC systémů pro plnou integraci do automatizace.

Brzdění motoru frekvenčním měničem

Během zpomalování nebo zastavování motoru se elektromotor může stát generátorem a začne dodávat energii zpět do měniče. Pokud tato energie není efektivně mařena, může dojít k přetížení meziobvodu a následně k chybovému vypnutí měniče.

Možná řešení:

• Brzdný odpor (interní/externí) – přebytečná energie se přeměňuje na teplo v brzdném rezistoru.
• Rekuperační jednotka – přebytečná energie je vrácena zpět do sítě, což umožňuje její efektivní využití.
• Dynamické brzdění – využívá magnetické pole statoru k řízenému brzdění motoru.
• DC brzdění – vynucené zastavení motoru přímým připojením stejnosměrného napětí.

Elektromagnetická kompatibilita (EMC) a odrušovací filtry

Frekvenční měniče mohou generovat elektromagnetické rušení, které ovlivňuje ostatní elektrická zařízení v okolí. Toto rušení se šíří buď vedením, nebo vyzařováním. Proto je důležité používat:

• Odrušovací filtry – redukují rušivé signály a zabraňují jejich šíření do napájecí sítě.
• Stíněné kabely – minimalizují vyzařované elektromagnetické pole.
• Zemnicí a uzemňovací techniky – správné uzemnění pomáhá eliminovat nežádoucí proudy a šumy.

Použití vhodných opatření zajišťuje spolehlivý provoz měniče a kompatibilitu s dalšími elektrickými zařízeními.

VLT a Vacon – spolehlivá řešení pro každou aplikaci

Výrobce Danfoss nabízí dvě hlavní produktové řady frekvenčních měničů: VLT a Vacon.

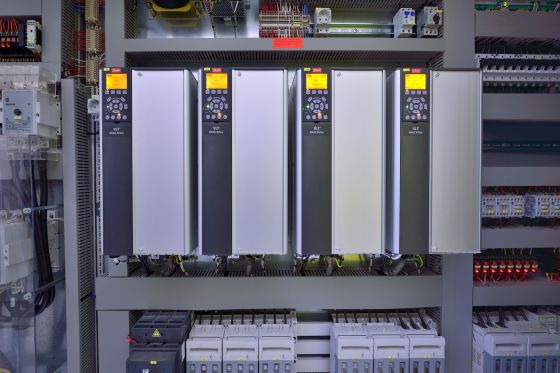

Měniče VLT

Měniče VLT jsou určeny pro širokou škálu průmyslových aplikací a jsou známé svou spolehlivostí, robustností a jednoduchým ovládáním. Mezi populární modely patří:

• VLT HVAC Drive – optimalizovaný pro systémy vytápění, ventilace a klimatizace.
• VLT AutomationDrive – univerzální řešení pro průmyslovou automatizaci.
• VLT AQUA Drive – speciálně navržený pro čerpadla a vodohospodářské aplikace.

Měniče Vacon

Měniče Vacon jsou flexibilnější a často využívány v těžkých průmyslových podmínkách, kde je potřeba vysoká odolnost a účinnost.

Nové řady iC2 a iC7

Danfoss uvedl na trh nové generace měničů iC2 a iC7, které přinášejí vyšší výkon, pokročilé regulační algoritmy a rozšířené možnosti konektivity.
